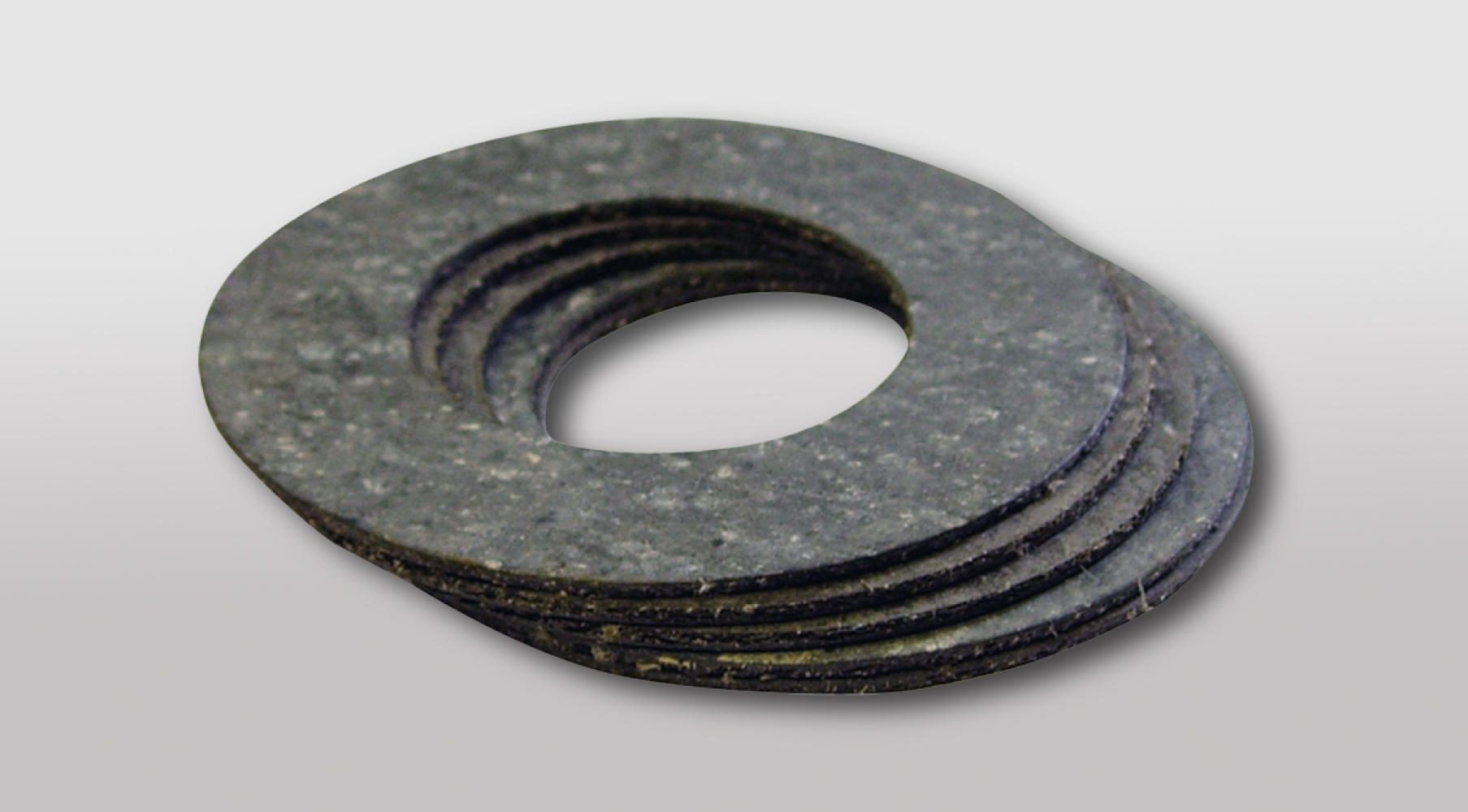

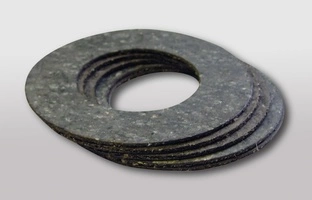

Прокладки паронитовые по ГОСТ 28759.6-90

Асботехнические изделия / Прокладки паронитовые

Перейти в избранное

Купить на
Перейти в избранное
Промышленная группа АО «Ремтехкомплект» занимается изготовлением прокладок из паронита и другого листового материала с помощью высокоточного оборудования.

Прокладки для фланцевых соединений трубопровода по ГОСТ 28759.6-90 необходимы для полной герметизации данных соединений.

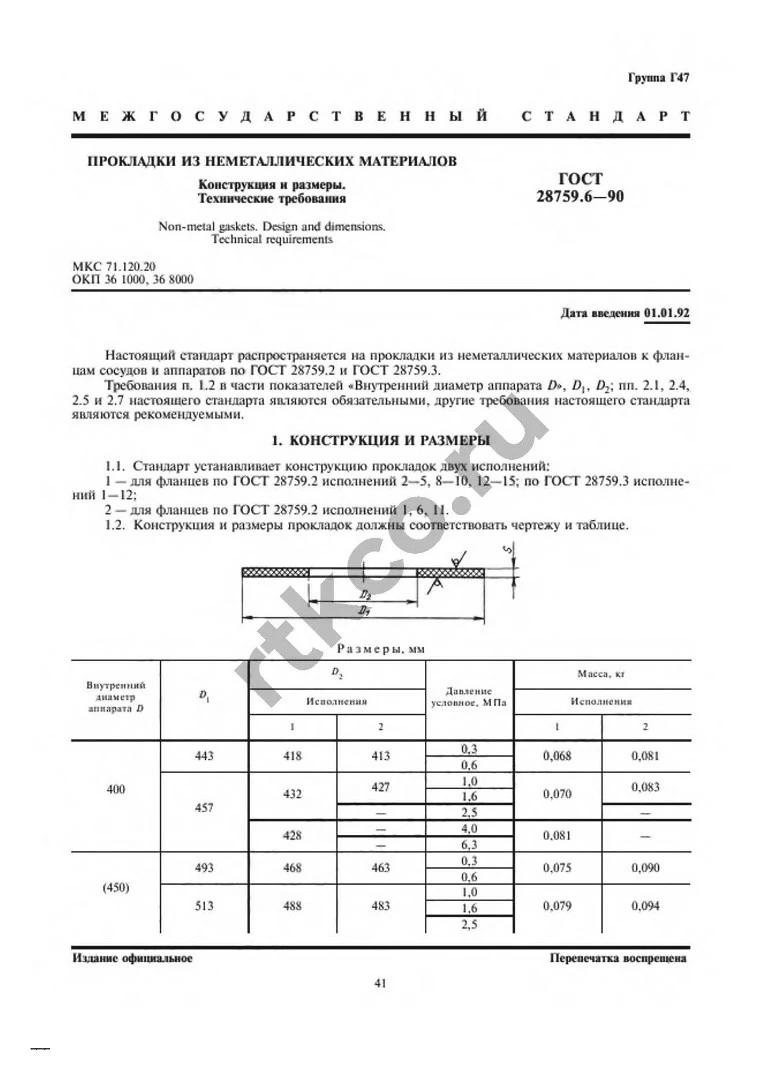

Настоящий стандарт распространяется на плоские эластичные прокладки из паронита, картона, резины, фторопласта и других материалов для фланцев соединительных частей трубопроводов выполненных в соответствии с ГОСТ 28759.6-90, марка материала и область применения прокладок зависит от рабочей среды, давления и температуры.

Наши партнеры могут заказать как стандартные изделия по ГОСТ 28759.6-90, так и нестандартные, изготовленные по чертежам, эскизам или образцу заказчика.

Пример условного обозначения прокладки исполнения 1, для фланца аппарата диаметром 600 мм, на условное давление 1,6 МПа:

Прокладка 1-600-1,6 ГОСТ 28759.6-90

Прокладки паронитовые по ГОСТ 28759.6-90
1 RUB

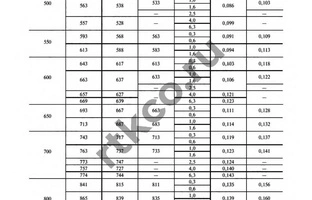

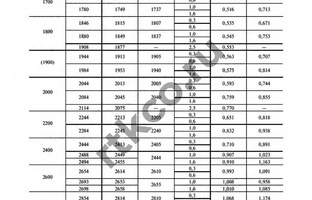

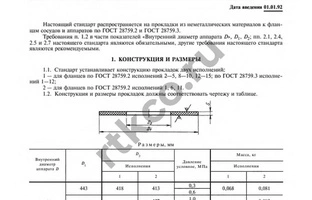

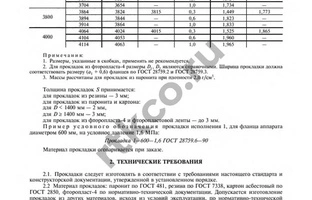

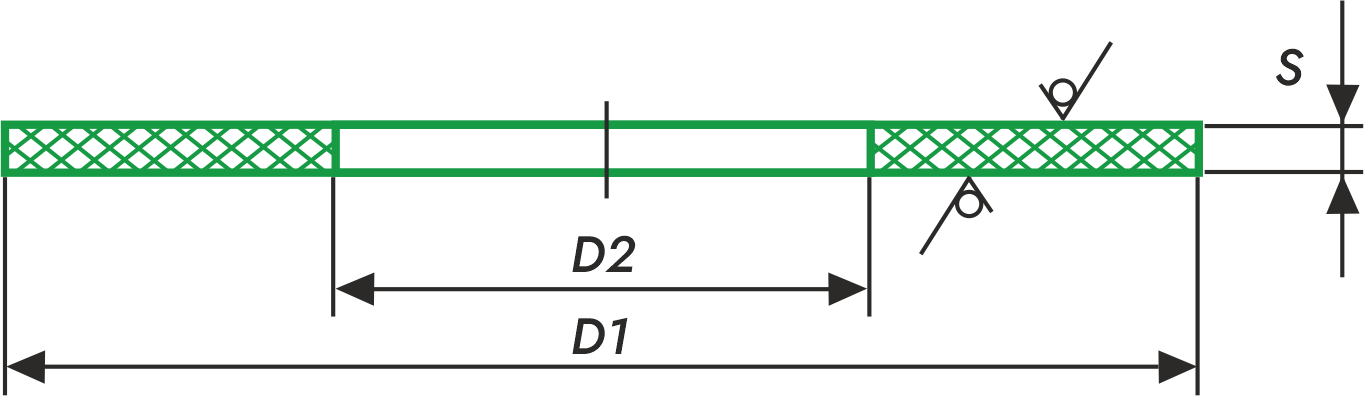

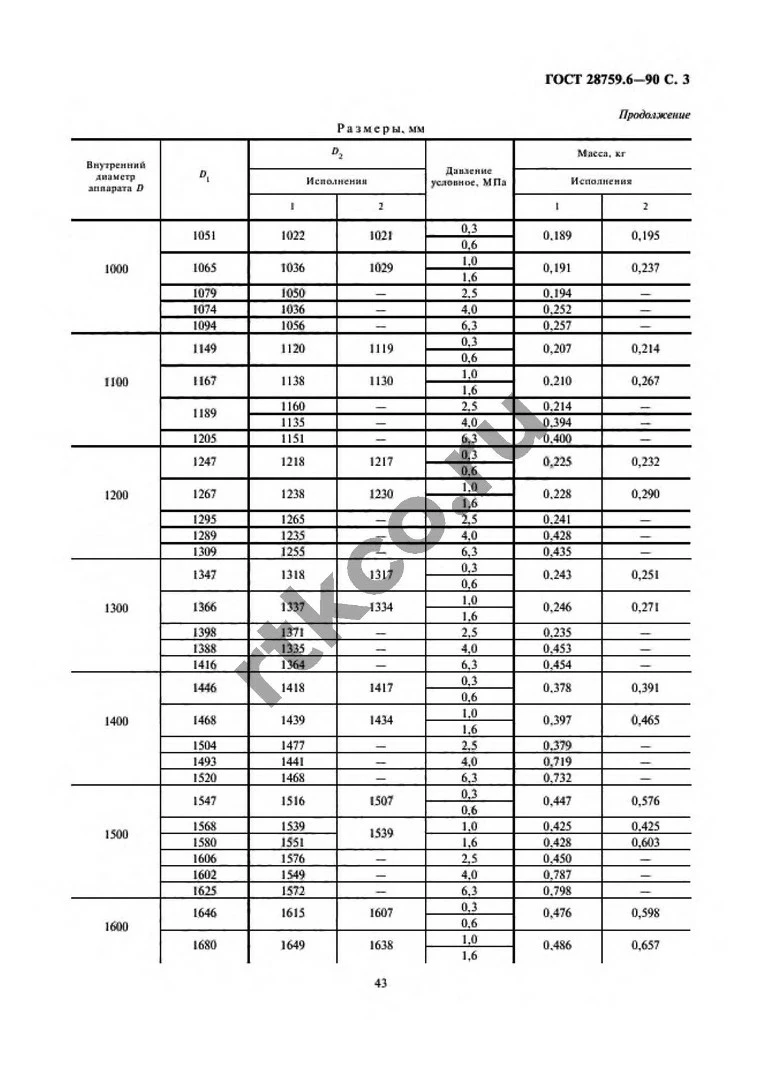

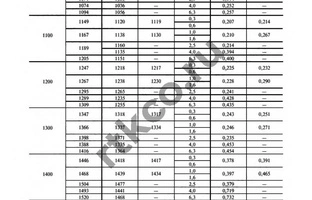

Прокладки по размерам должны соответствовать данной табице:

Размеры в миллиметрах
Внутренний диаметр аппарата D D1 D2

Исполнения 		Давление условное МПа Масса, кг

Исполнения
1 2 1 2
400 443 418 413 0,3
0,6		 0,068 0,081
400 457 432 427 1,0
1,6		 0,070 0,083
400 457 432 - 2,5 0,070 -
400 457 428 - 4,0
6,3		 0,081 -

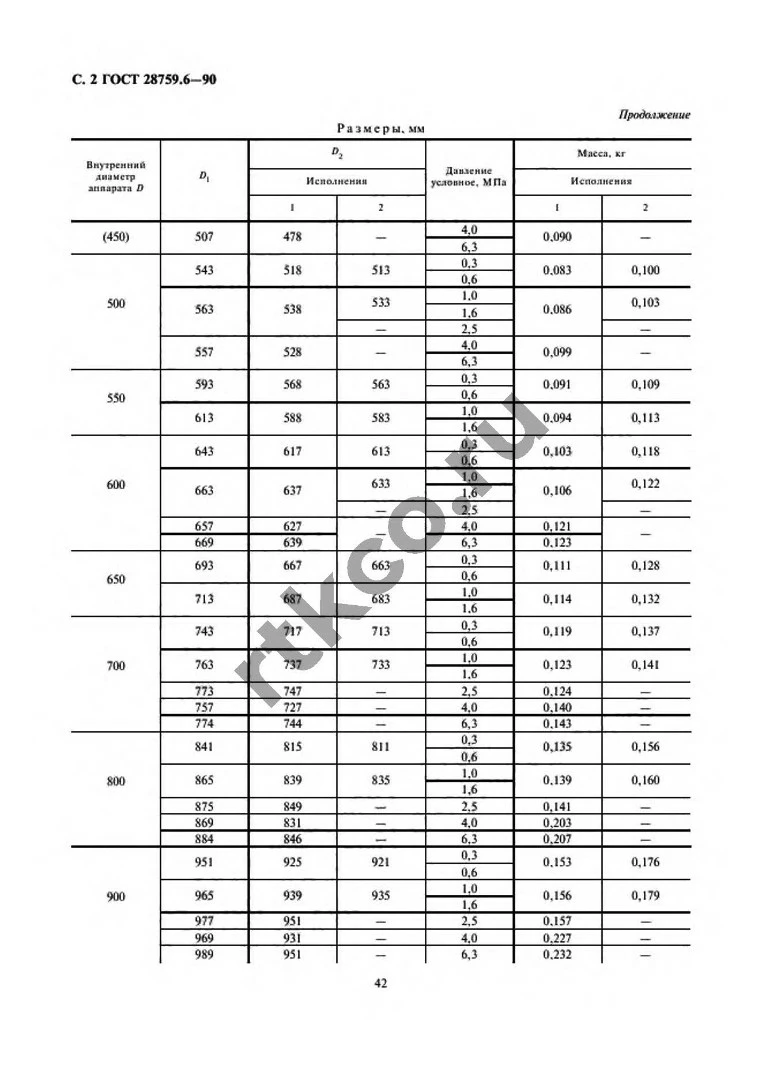

(450) 493 468 463 0,3
0,6		 0,075 0,090
(450) 513 488 483 1,0
1,6
2,5		 0,079 0,094
(450) 507 478 - 4,0
6,3		 0,090  -
500 543 518 513 0,3
0,6		 0,083 0,100
500 563 538 533 1,0
1,6		 0,086 0,103
500 563 538 - 2,5 0,086 -
500 557 528 - 4,0
6,3		 0,099 -
550 593 568 563 0,3
0,6		 0,091 0,109
550 613 588 583 1,0
1,6		 0,094 0,113
600 643 617 613 0,3
0,6		 0,103 0,118
600 663 637 633 1,0
1,6		 0,106 0,122
600 663 637 - 2,5 0,106 -
600 657 627 - 4,0 0,121 -
600 669 639 - 6,3 0,123 -
650 693 667 663 0,3
0,6		 0,119 0,137
650 713 687 683 1,0
1,6		 0,123 0,141
700 743 717 713 0,3
0,6		 0,119 0,137
700 763 737 733 1,0
1,6		 0,123 0,141
700 773 747 - 2,5 0,124 -
700 757 727 - 4,0 0,140 -
700 774 744 - 6,3 0,143 -
800 841 815 811 0,3
0,6		 0,135 0,156
800 865 839 835 1,0
1,6		 0,156 0,179
800 875 849 - 2,5 0,157 -
800 869 831 - 4,0 0,227 -
800 884 846 - 6,3 0,232 -
900 951 925 921 0,3
0,6		 0,153 0,176
900 965 939 935 1,0
1,6		 0,156 0,179
900 977 951 - 2,5 0,157 -
900 969 931 - 4,0 0,227 -
900 989 951 - 6,3 0,232 -
1000 1051 1022 1021 0,3
0,6		 0,189 0,195
1000 1065 1036 1029 1,0
1,6		 0,191 0,237
1000 1079 1050 - 2,5 0,194 -
1000 1074 1036 - 4,0 0,252 -
1000 1094 1056 - 6,3 0,257 -
1100 1149 1120 1119 0,3
0,6		 0,207 0,214
1100 1167 1138 1130 1,0
1,6		 0,210 0,267
1100 1189 1160 - 2,5 0,214 -
1100 1189 1135 - 4,0 0,394 -
1100 1205 1151 - 6,3 0,400 -
1200 1247 1218 1217 0,3
0,6		 0,225 0,232
1200 1267 1238 1230 1,0
1,6		 0,228 0,290
1200 1295 1265 - 2,5 0,241 -
1200 1289 1235 - 4,0 0,428 -
1200 1309 1255 - 6,3 0,435 -
1300 1347 1318 1317 0,3
0,6		 0,243 0,251
1300 1366 1337 1334 1,0
1,6		 0,246 0,271
1300 1398 1371 - 2,5 0,235 -
1300 1388 1335 - 4,0 0,453 -
1300 1416 1364 - 6,3 0,454 -
1400 1446 1418 1417 0,3
0,6		 0,378 0,391
1400 1468 1439 1434 1,0
1,6		 0,397 0,465
1400 1504 1477 - 2,5 0,379 -
1400 1493 1441 - 4,0 0,719 -
1400 1520 1468 - 6,3 0,732 -
1500 1547 1516 1507 0,3
0,6		 0,447 0,576
1500 1568 1539 1539 1,0 0,425 0,425
1500 1580 1551 1539 1,6 0,428 0,603
1500 1606 1576 - 2,5 0,450 -
1500 1602 1549 - 4,0 0,787 -
1500 1625 1572 - 6,3 0,798 -
1600 1646 1615 1607 0,3
0,6		 0,476 0,598
1600 1680 1649 1638 1,0
1,6		 0,486 0,657

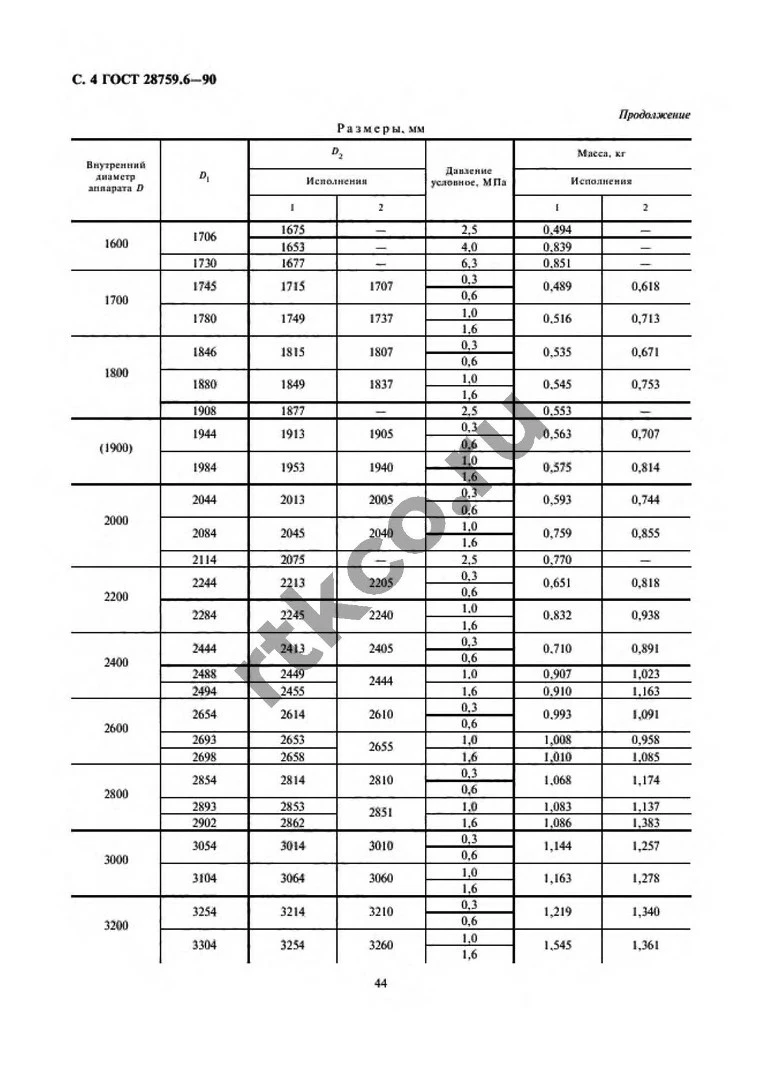

1600 1706 1675 - 2,5 0,494 -
1600 1706 1653 - 4,0 0,839 -
1600 1730 1677 - 6,3 0,851 -
1700 1745 1715 1707 0,3
0,6		 0,489 0,618
1700 1780 1749 1737 1,0
1,6		 0,545 0,753
1800 1846 1815 1807 0,3
0,6		 0,535 0,671
1800 1880 1849 1837 1,0
1,6		 0,545 0,753
1800 1908 1877 - 2,5 0,553 -
(1900) 1944 1913 1905 0,3
0,6		 0,563 0,707
(1900) 1984 1953 1940 1,0
1,6		 0,575 0,814
2000 2044 2013 2005 0,3
0,6		 0,593 0,744
2000 2084 2045 2040 1,0
1,6		 0,759 0,855
2000 2114 2075 - 2,5 0,770 -
2200 2244 2213 2205 0,3
0,6		 0,651 0,818
2200 2284 2245 2240 1,0
1,6		 0,832 0,938
2400 2444 2413 2405 0,3
0,6		 0,710 0,891
2400 2488 2449 2444 1,0 0,907 1,023
2400 2494 2455 2444 1,6 0,910 1,163
2600 2654 2614 2610 0,3
0,6		 0,993 1,091
2600 2693 2653 2655 1,0 1,008 0,958
2600 2698 2658 2655 1,6 1,010 1,085
2800 2854 2814 2810 0,3
0,6		 1,068 1,174
2800 2893 2853 2851 1,0 1,083 1,137
2800 2902 2862 2851 1,6 1,086 1,383
3000 3054 3014 3010 0,3
0,6		 1,219 1,340
3000 3104 3064 3060 1,0
1,6		 1,163 1,278
3200 3254 3214 3210 0,3
0,6		 1,219 1,340
3200 3304 3254 3260 1,0
1,6		 1,545 1,361

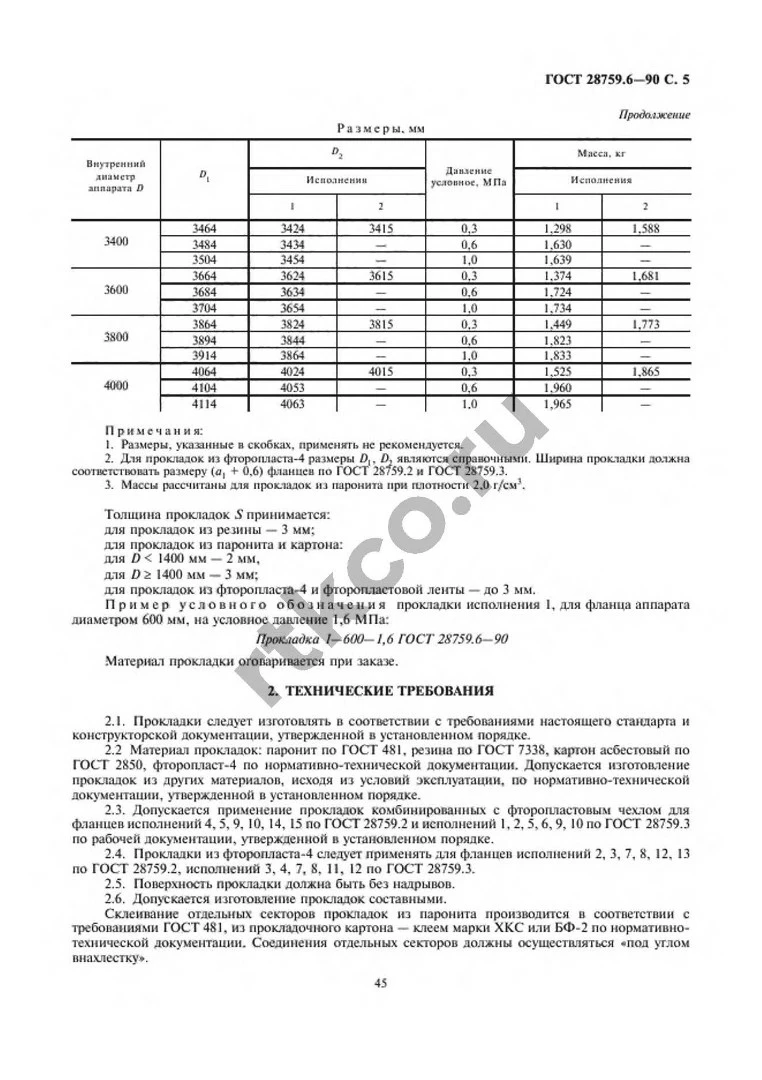

3400 3464 3424 3415 0,3 1,298 1,588
3400 3484 3434 - 0,6 1,630 -
3400 3504 3454 - 1,0 1,639 -
3600 3664 3624 3615 0,3 1,374 1,681
3600 3684 3634 - 0,6 1,724 -
3600 3704 3654 - 1,0 1,734 -
3800 3864 3824 3815 0,3 1,449 1,773
3800 3894 3844 - 0,6 1,823 -
3800 3914 3864 - 1,0 1,833 -
4000 4064 4024 4015 0,3 1,525 1,865
4000 4104 4053 - 0,6 1,960 -
4000 4114 4063 - 1,0 1,965 -

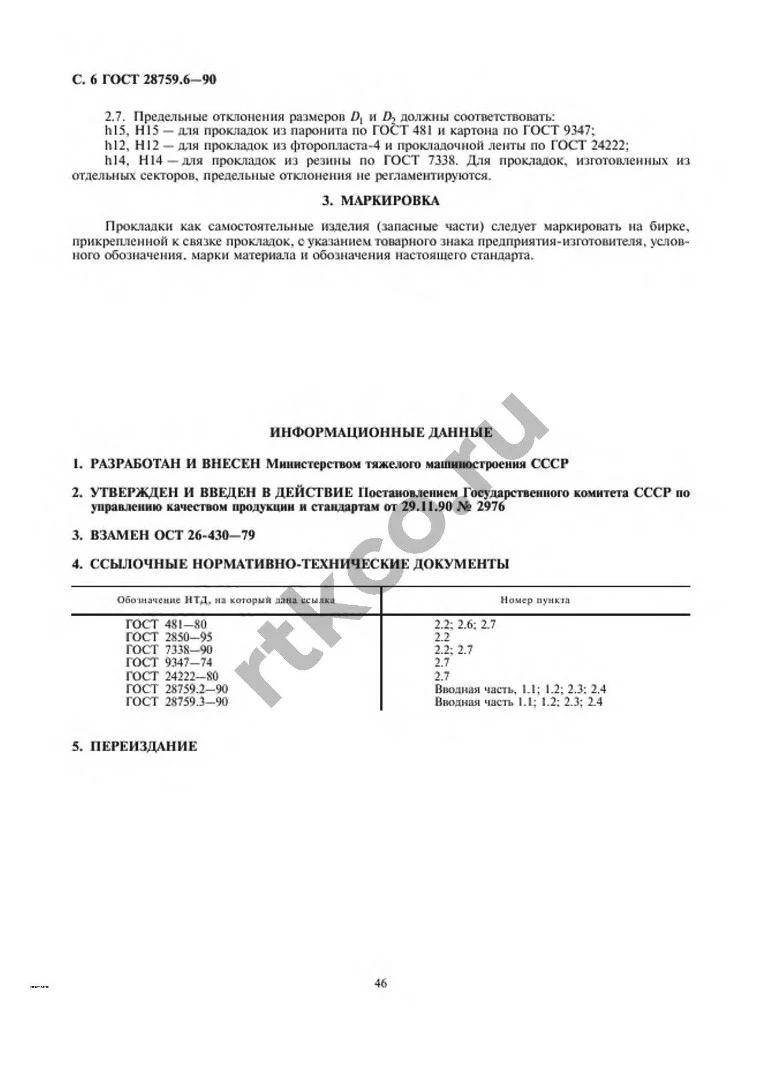

Примечания:
  1. Размеры, указанные в скобках, применять не рекомендуется;
  2. Массы рассчитаны для прокладок из паронита при плотности 2,0 г/см³
