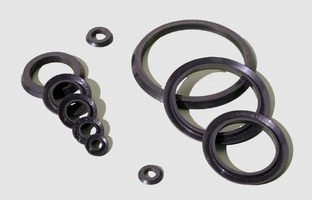

Манжета пневматическая ГОСТ 6678-72

Температурный режим от -65°С до + 150°С

Типы 1 – для уплотнения цилиндра; 2 – для уплотнения штока

Рабочее давление от 0,005 до 1МПа

Допустимая скорость до 1м/с

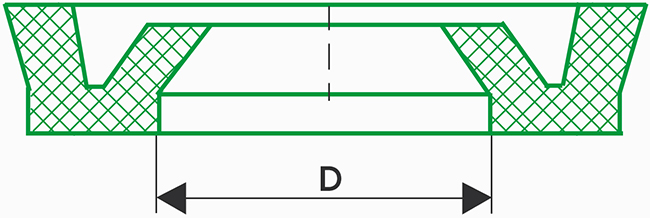

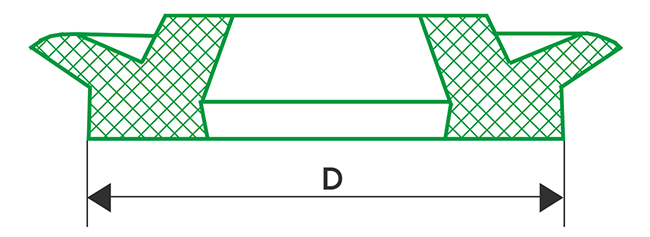

Схема:

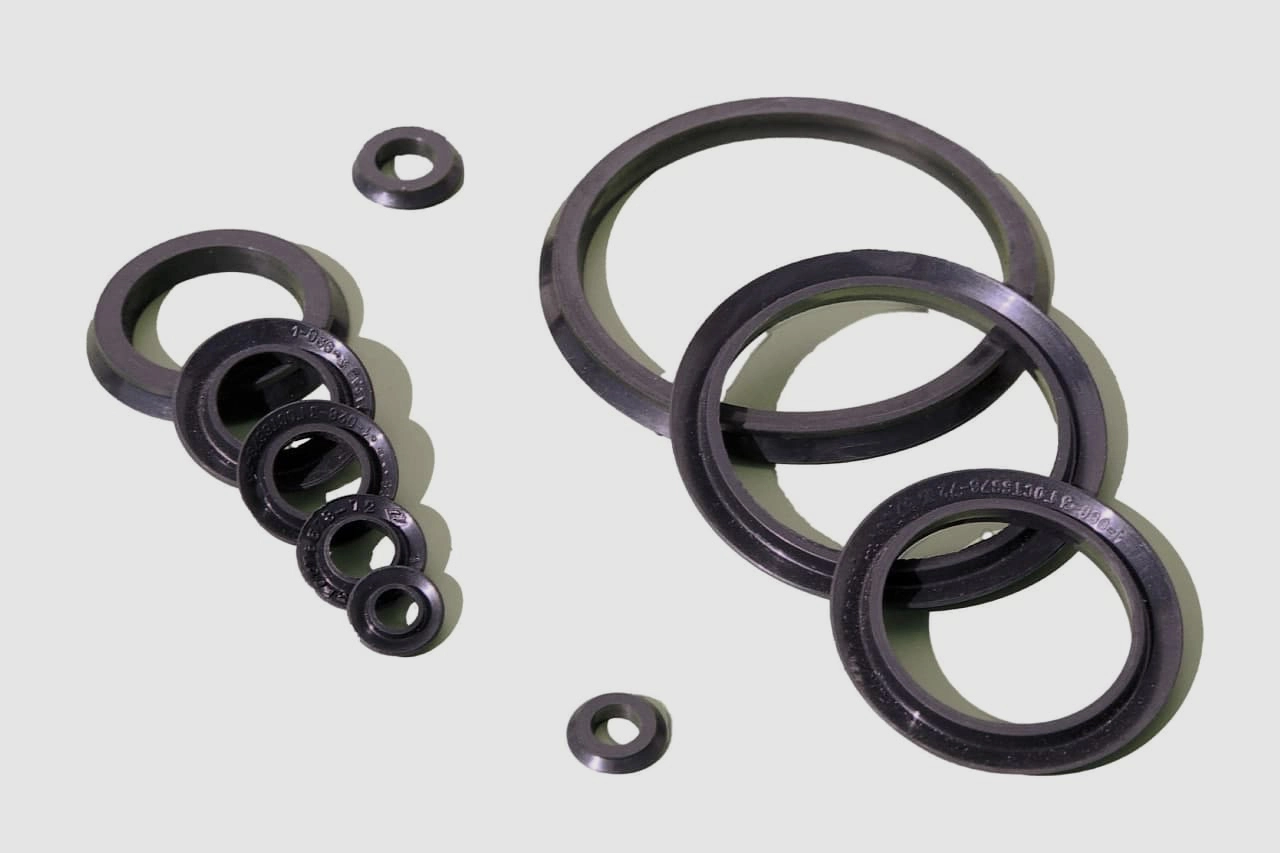

Пневматические манжеты, изготовленные в соответствии с ГОСТ 6678-72, предназначены для герметизации штоков и пневматических цилиндров промышленного оборудования.

Технические характеристики:

Рабочая среда: воздух или воздух с примесями масел и топлива.
Температурный диапазон: от -65°С до +150°С.
Скорость возвратно-поступательного движения: до 1 м/с при диаметре цилиндра до 160 мм.
Рабочее давление: от 0,005 до 1 МПа.

Дополнительные возможности:

Изделия могут быть изготовлены из полиуретана согласно заданным размерам заказчика.

Оно представляет собой уплотнительный элемент, который обеспечивает герметичность системы и сохраняет объем циркулирующей газовой смеси. Для производства используется резина различных марок, таких как СКМС-10, СКН-26, СКФ-26, СКН-40, СКН-18.

Типы:

Тип 1 — закрепляется на штоке.
Тип 2 — располагается на цилиндре.

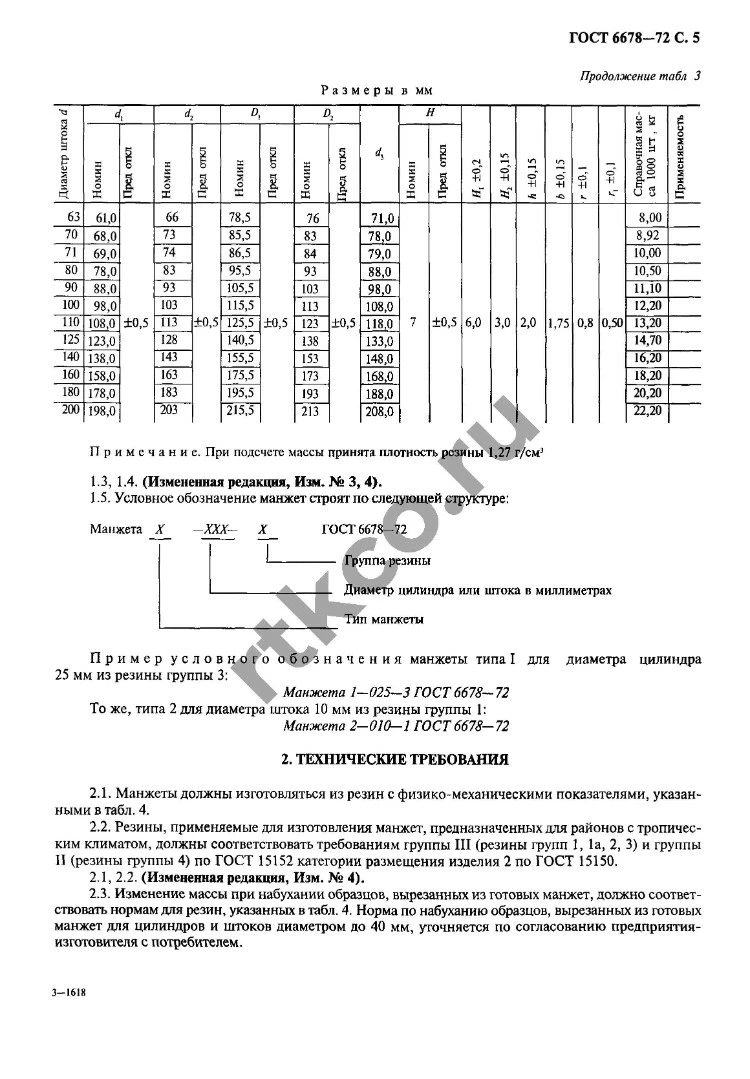

Пример условного обозначения:

Манжета пневматическая 1-025-3 ГОСТ 6678-72

1 – тип; 025 – диаметр вала; 3 – тип резины.

Материалы, созданные согласно стандартам ГОСТ, идеально подходят для эксплуатации в условиях жаркого климата, имеют гладкую поверхность. В процессе производства строго исключаются любые дефекты или брак. После изготовления изделия проходят различные испытания, направленные на проверку их качества и соблюдение установленных стандартов.

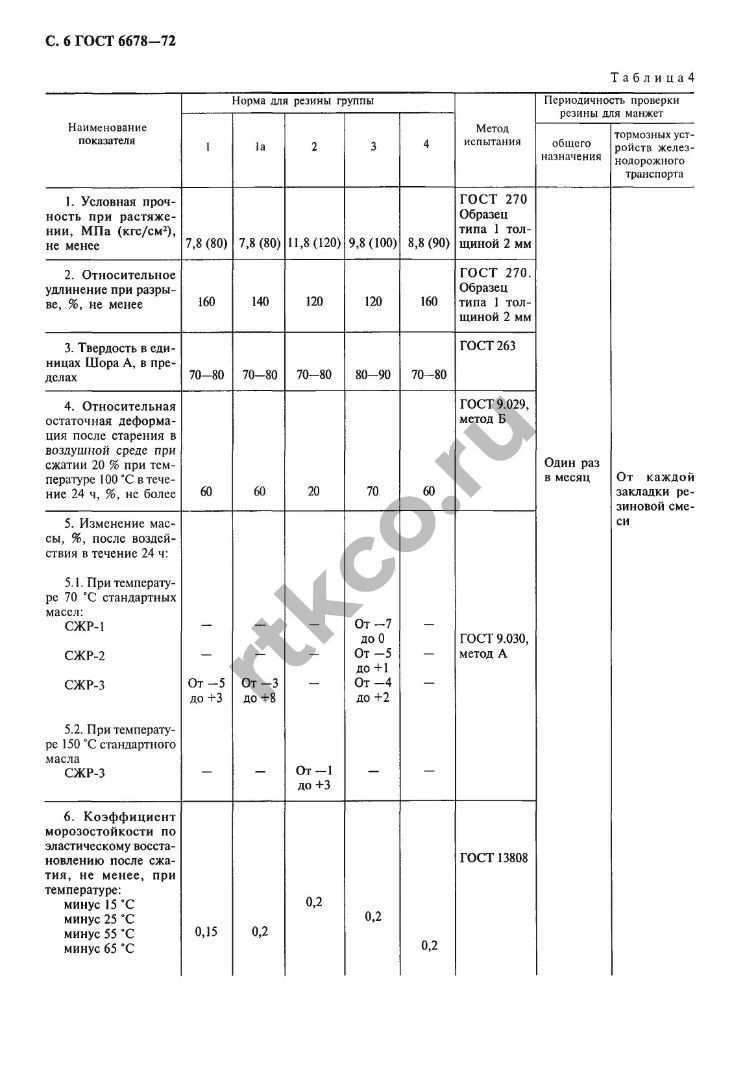

Группы резин

Группы резины	1	2	3	4
Тип каучука	СКН-18 СКН-26	СКФ-26	СКН-40	СКМС-10
Температурный интервал, °C	от -55 до +55	от -20 до +150	от -30 до +100	от -65 до +70
Рабочая среда	Воздух с парами масел или топлива			Воздух

Автор: АО «Ремтехкомплект»

Дата публикации: 2024-04-12

Дата изменения: 2025-05-23

Манжеты для пневматических устройств

Закажите в АО Ремтехкомплект пневматические уплотнительные резиновые манжеты для штоков и пневмоцилиндров промышленного оборудования. Выгодные цены, оперативная доставка по Казахстану!

В зависимости от производственной технологии, эти элементы уплотнения могут использоваться как для штоков, так и для цилиндров. Мы также предлагаем возможность изготовления продукции из полиуретана нестандартных размеров, с учётом износа оборудования.

Эти уплотнители характеризуются лёгкостью монтажа и демонтажа, высокой надежностью и способностью обеспечивать полную герметичность, предотвращая утечку рабочей среды. Эти преимущества делают их востребованными в различных отраслях, таких как машиностроение, автомобильная и строительная техника и другие области.

В нашем каталоге представлена продукция, которая сочетает конкурентоспособные цены, надёжность и полное соответствие технологическим стандартам. Наши специалисты готовы помочь в выборе подходящих комплектующих для конкретных систем, работающих на пневматике.

Свяжитесь с нами для заказа резиновых уплотнительных пневматических манжет. Как производитель и федеральный поставщик РТИ, мы предлагаем продукцию по наиболее выгодным ценам, которые зависят от объёма заказа. Благодаря партнёрским отношениям с ведущими транспортными компаниями мы можем снизить затраты на логистику и ускорить доставку. Мы работаем с клиентами по всему Казахстану, включая Павлодар и Актобе.

Похожие изделия

Кольца резиновые уплотнительные ГОСТ 9833-73, ГОСТ 18829-73

1538 Типоразмеров

Кольца резиновые уплотнительные O-Ring

1538 Типоразмеров

Кольца МУВП

8 Типоразмеров

Тип 1				Тип 3
Наименование				Наименование
1-011-3	1-032-3	1-080-3	1-220-1	2-006-3	2-025-3	2-050-3	2-100-3
1-014-3	1-036-3	1-100-3	1-250-3	2-008-3	2-028-3	2-060-3	2-125-3
1-016-3	1-040-3	1-110-3	1-280-3	2-014-1	2-032-3	2-070-1	2-200-3
1-018-3	1-045-3	1-125-3	1-320-3	2-016-3	2-036-1	2-080-3	-
1-020-3	1-050-3	1-140-3	1-360-3	2-020-3	2-040-3	2-090-3	-
1-022-3	1-056-3	1-160-3	1-400-3	-	-	-	-
1-025-3	1-060-3	1-180-3	-	-	-	-	-
1-028-3	1-070-3	1-200-3	-	-	-	-	-

Резиновые манжеты уплотнительные пневматические ГОСТ 6678-72

Пример условного обозначения:

Манжета пневматическая 1-025-3 ГОСТ 6678-72

Группы резин

Типоразмеры
