Фитинги
Перейти в избранное
Типы прямой 0°, угловой 45°, угловой 90°

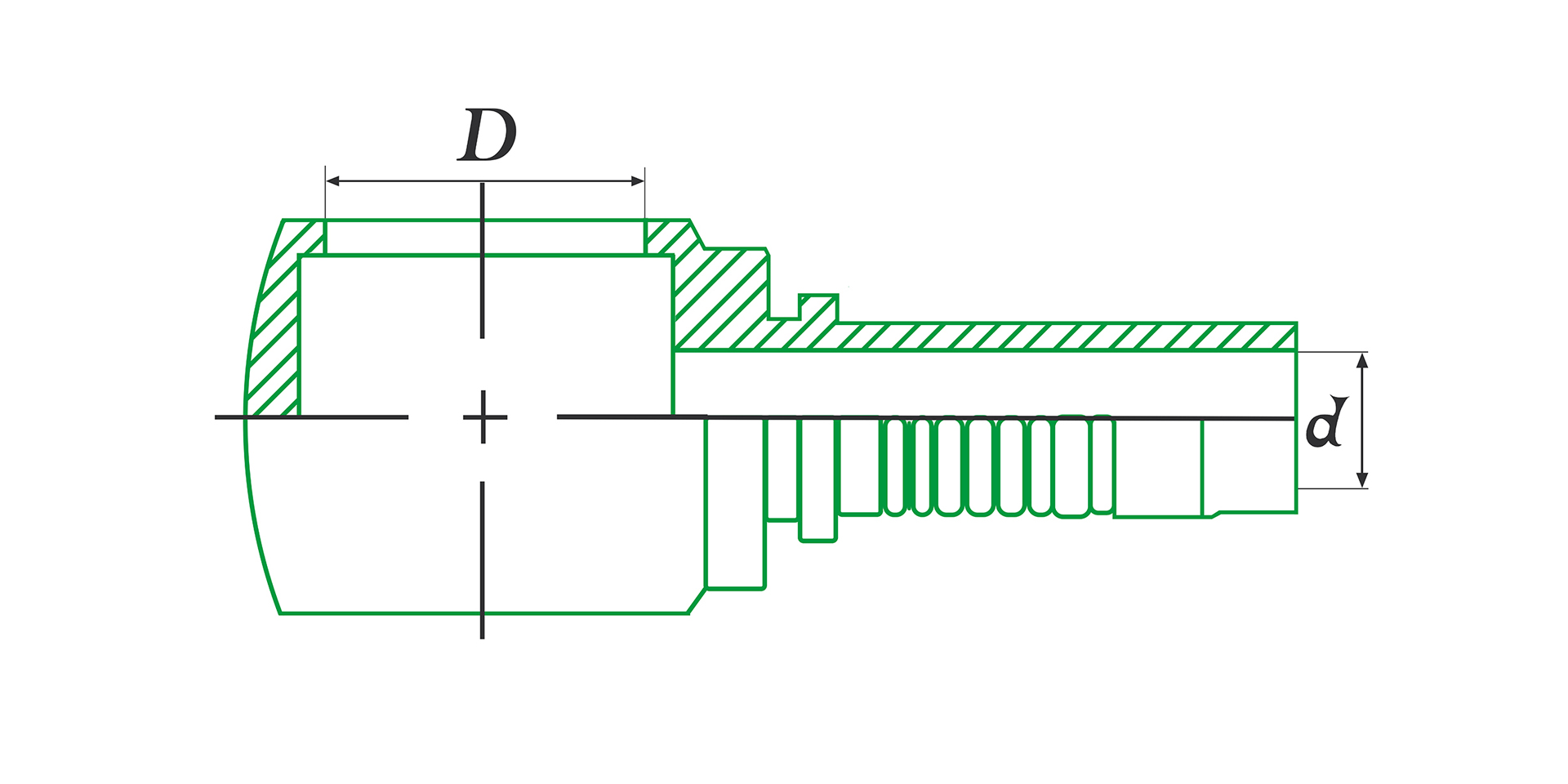

Схема:



Дата публикации:

Дата изменения:

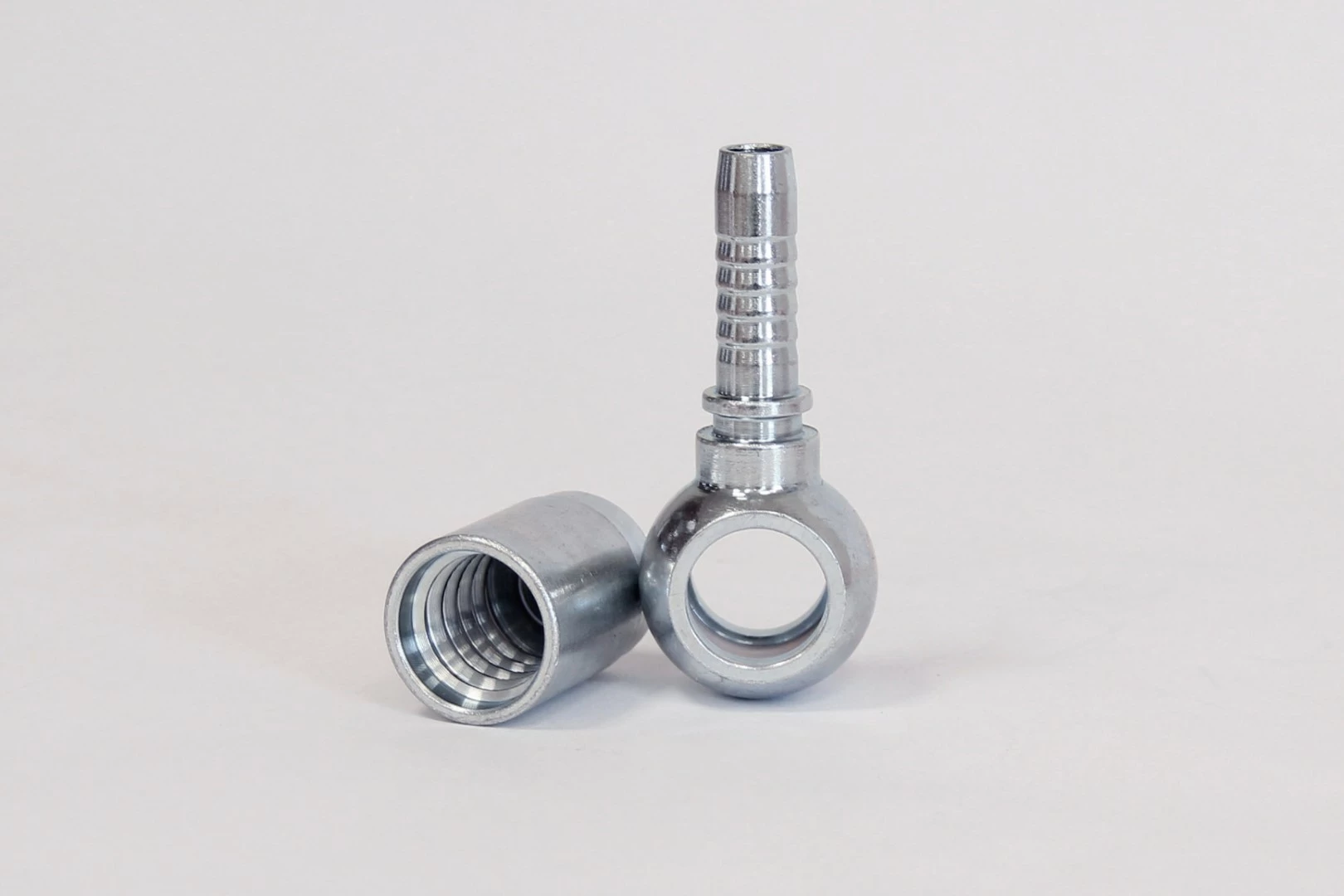

Фитинги Banjo

АО Ремтехкомплект предлагает заказать соединения Banjo по выгодной стоимости. Используют в гидравлических системах с высокой степенью подвижности. Высокое качество, оперативная доставка по Казахстану.

Фитинг BANJO используется для создания поворотных соединений в гидравлических системах. Это сборная конструкция, которая включает корпус, пустотелый болт с отверстиями и уплотнительное кольцо. Этот элемент обеспечивает герметичность, сохраняя при этом необходимую гибкость трубопровода.

Соединение BANJO может быть выполнено с метрической или дюймовой резьбой. Отличить их визуально достаточно сложно. Конструкция позволяет его поворот, однако движение ограничено моментом затяжки.

Такие фитинги также известны как кольцевые или полые ниппели, которые предназначены для эксплуатации в системах с низким и средним давлением. В зависимости от метода изготовления они бывают двух типов:

1.    Паяные — соединенные с помощью пайки, что придает им большую гибкость при установке.

2.    Монолитные — цельные с повышенной прочностью.

Классификация

Болты для фитингов типа «банджо» изготавливаются в соответствии со стандартом DIN 7643. Полый винт может быть оснащен как метрической резьбой (от 12x1,5 до 32x2), где применяются кольца USIT-M, так и трубной цилиндрической резьбой (от 1/4" до 1") с кольцами USIT-R. Конструкция требует дополнительного уплотнения, для чего используются металлорезиновые кольца.

Фитинги этого типа отличаются несколькими ключевыми параметрами:

  1. Высота головки:
  • Для дюймовых: от 16,0 до 42,0 мм.
  • Для метрических: от 10,0 до 36,0 мм.
  1. Резьба под болт:
  • Метрические: от М10×1 до М30×1,5 мм.
  • Дюймовые: от G1/8×28 до G1×11 мм.

Сфера применения

Соединения BANJO находят широкое применение в гидравлических системах, где необходимо обеспечить свободное движение трубопроводов без жестких ограничений. Они особенно востребованы в отраслях, где оборудование подвергается интенсивной эксплуатации. В сельском хозяйстве эти компоненты задействуются в тракторах, комбайнах, культиваторах и другой технике с подвижными частями. В горнодобывающей промышленности они применяются в устройствах, работающих под высокими нагрузками и в условиях постоянных вибраций.

Вся продукция компании Ремтехкомплект соответствует международным стандартам качества и изготавливается у проверенных поставщиков, что гарантирует надежность и долговечность в эксплуатации. Мы обеспечиваем оперативную доставку по всей России, что позволяет нашим клиентам получать товары в кратчайшие сроки.

Компания также предлагает конкурентоспособные цены и гибкие условия для оптовых клиентов, обеспечивая выгодные предложения и индивидуальный подход к каждому партнеру. Мы предоставляем услуги клиентам в Казахстане – с филиалами в Павлодаре и Актобе.


1 RUB
Фитинги METRIC BANJO

Диаметр рукава d Диаметр рукава d (дюйм) РРезьба под болт D (мм) Высота головки H (мм)
6 ¼ М10х1 10
6 ¼ М12х1,5 12
6 ¼ М14х1,5 14
6 ¼ М16х1,5 16
8 5/16 М12х1,5 12
8 5/16 М14х1,5 14
8 5/16 М16х1,5 16
8 5/16 М18х1,5 20
10 3/8 М14х1,5 14
10 3/8 М16х1,5 16
10 3/8 М18х1,5 20
12 ½ М18х1,5 20
12 ½ М22х1,5 25
16 5/8 М22х1,5 25
16 5/8 М27х1,5 32
20 ¾ М26х1,5 30
25 1 M30x1,5 36
32 1 ¼ M30x1,5 36


Фитинги BSP BANJO

Диаметр рукава d (мм) Диаметр рукава d (дюйм) Резьба под болт D (мм) Высота головки H (мм)
6 ¼ G1/8x28 16
6 ¼ G1/4x19 15
6 ¼ G3/8x19 20
8 5/16 G1/4x19 15
8 5/16 G3/8x19 20
8 5/16 G1/2x14 25
10 3/8 G1/4x19 15
10 3/8 G3/8x19 20
10 3/8 G1/2x14 25
12 ½ G3/8x19 20
12 ½ G1/2x14 25
12 ½ G1x11 42
16 5/8 G1/2x14 25
16 5/8 G5/8x14 27
16 5/8 G3/4x14 31
20 ¾ G3/4x14 31
20 ¾ G1x11 42
25 1 G1x11 42

Показать полностью
