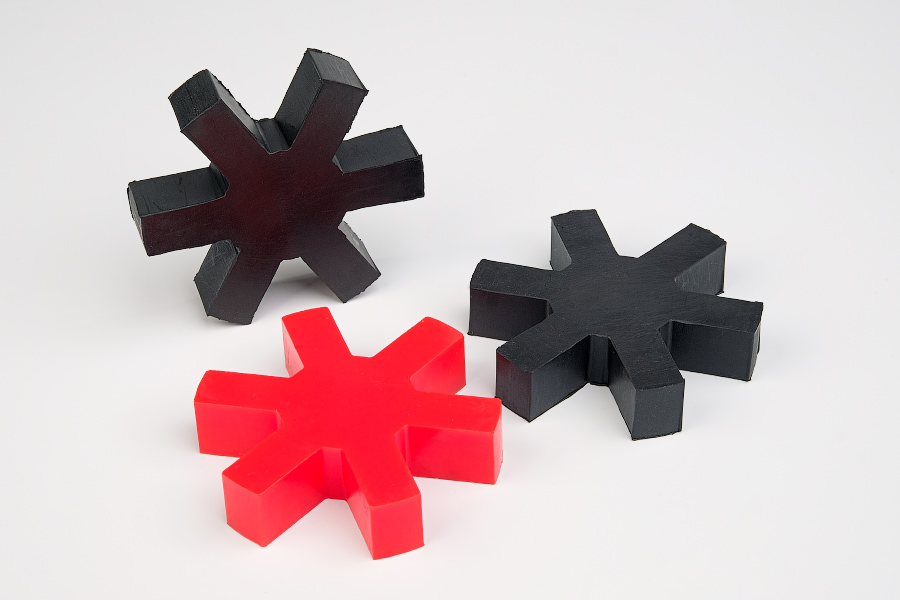

Звездочки для муфт упругих ГОСТ 14084-93

Резинотехнические изделия / Резиновые уплотнители, прокладки, манжеты, кольца

Полиуретан

Резина

Звездочки для муфт упругих предназначены для соединения соосных цилиндрических валов. Используются при передаче вращающего момента от 2,5 до 400 н/м и для уменьшения динамических нагрузок.

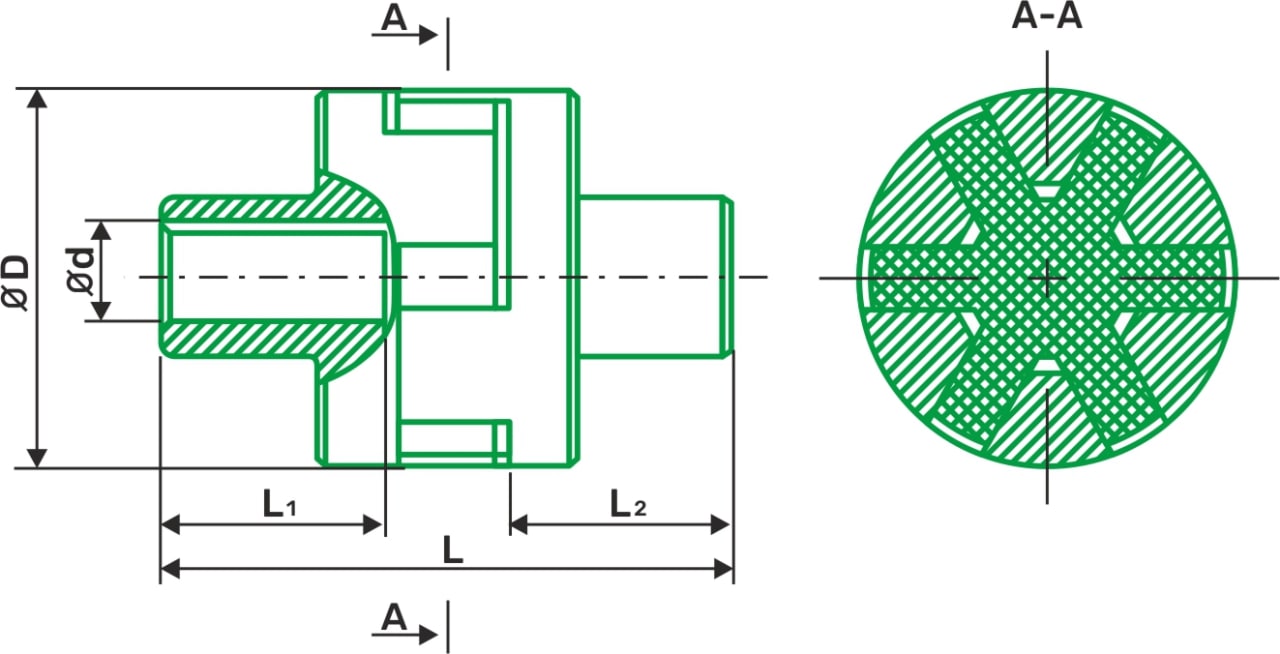

Схема:

1 RUB

Масса от 0,009 до 0,485 кг

Длина от 30 до 160 мм

Сила вращающегося момента от 2,5 до 400 н/м

Основные размеры
Обозначение	Внешний диаметр	Внутренний диаметр	H
Звездочка 2,5*УЗ	30	-	-
Звездочка 6,3*УЗ	41	17	10
Звездочка 16*УЗ	50	26	15
Звездочка 25*УЗ	60	30	15
Звездочка	63	30	15
Звездочка 31,5*УЗ	67	30	15
Звездочка 63*УЗ	80	36	22
Звездочка	83	36	13
Звездочка	98	45	20
Звездочка 125*УЗ	100	45	22
Звездочка	123	55	25
Звездочка 250*УЗ	130	56	25
Звездочка	132,2	57	19
Звездочка 400*УЗ	162,8	68,2	21

Показать полностью
