Клиновые ремни

Резинотехнические изделия / Приводные ремни / Ремни импортные

Перейти в избранное

Купить на
Ремни
Перейти в избранное

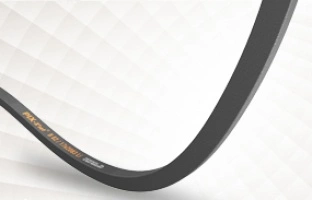

Классические ремни "Toguro" или "PIX"

  • Отношение ширины верха к высоте 1,6:1
  • Максимальная рекомендуемая скорость ремня 30 м/с
  • Допустимая скорость гибкого графика f = 80 в секунду
Используются преимущественно в промышленных приводах. Ремни стандартного профиля рекомендованы для клиноременных приводов с плоскими роликами. Такие ремни из-за малой толщины особенно удобны для приводов с промежуточными реверсивными механизмами.

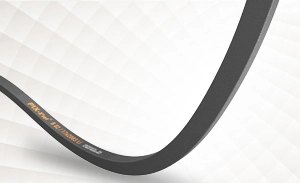

Обернутые клиновые ремни "Toguro" или "PIX"
  • Отношение ширины верха к высоте: 1,2:1
  • Максимальная рекомендуемая скорость ремня: 42 м/с
  • Допустимая скорость гибкого графика f = 100 в секунду
Они получили широкое распространение благодаря экономии пространства. Такие ремни используются в различных отраслях промышленности, от приводов низкой мощности до приводов с высокой нагрузкой, например, в дробилках.

Обернутые клиновые ремни узкого сечения "Toguro" или "PIX"
  • Отношение ширины верха к высоте: 1,2:1
  • Максимальная рекомендуемая скорость ремня: 42 м/с
  • Допустимая скорость гибкого графика f = 100 в секунду
Именно ремни стандартного профиля используются в станках, экспортируемых в США и Канаду или импортируемых из этих стран. Ремни профиля 8V применяются в условиях повышенных нагрузок, например, в камнедробилках.

Схема:

Клиновые ремни - схема

Конструктивные ососбенности:
  1. Износостойкая неопреновая резаная полиэфирная хлопчатобумажная ткан
  2. Резиновая композиция из резины для встраивания корда с высоким растяжением
  3. Высокая прочность, низкое растяжение, специально обработанные полиэфирные шнуры
  4. Особенно комбинированный высокомодульный компрессионный каучук
1 RUB
Температурный режим от -18ºС до +80ºС
Скорость классического сечения до 30 м/сек
Скорость клинового сечения до 42 м/сек
Скорость узкого сечения до 45 м/сек

Сечение Ширина по верху (мм) Толщина (мм) Угол клина (градус) Минимальный диаметр шкива (мм) Мин. (дюйм/мм) Макс. (дюйм/мм) Lp to La Li to Lp Li to La Обозначение длины
Классическое сечение
8 8.0 5.0 40 40 39" 171" 12 19 31 Li
Z 10.0 6.0 40 50 16" 172" 16 22 38 Li
A 13.0 8.0 40 71 16" 357" 14 36 50 Li
B 17.0 11.0 40 112 16" 926" 26 43 69 Li
20 20.0 13.0 40 160 16" 927" 31 48 79 Li
C 22.0 14.0 40 180 31.5" 927" 32 56 88 Li
25 25.0 16.0 40 250 31" 361" 39 61 100 Li
D 32.0 19.0 40 355 44.5" 928" 40 79 119 Li
E 38.0 23.0 40 500 90" 930" 53 92 145 Li
Клиновое сечение
SPZ 10.0 8.0 40 63 479 мм 4000 мм 13 37 50 Lp
SPA 13.0 10.0 40 90 576 мм 9113 мм 18 45 63 Lp
SPB 17.0 14.0 40 140 1000 мм 23580 мм 28 60 88 Lp
19 19.0 15.0 40 180 2253 мм 9137 мм 25 69 94 Lp
SPC 22.0 18.0 40 224 1861 мм 23654 мм 30 83 113 Lp
Узкое сечение
3V 9.7 8.0 40 63 19.5" 160" 13 37 50 La
5V 15.8 14.0 40 140 48" 929" 25 60 85 La
8V 25.4 23.0 40 335 101" 934" 53 92 145 La
